都市快速的工作節奏和繁忙的生活讓人們更加關注自身健康，居家鍛煉、居家保健風潮興起，這也推動小型化、智能化的居家健康設備進入千家萬戶的生活。不受天氣干擾，居家有氧伴侶家用跑步機、以及運動后放松肌肉神器筋膜槍在市場上都深受健康一族的青睞。

針對這些健康設備的市場需求，進芯電子基于其DSP主控芯片及自有方波、FOC控制算法，推出家用跑步機及筋膜槍的板級解決方案，助力客戶加速產品開發和市場導入的進程。

Part.1/ 跑步機應用方案

家用跑步機一方面面臨用戶小型化、智能化等升級需求，同時激烈競爭導致成本敏感等，因此市場上多以舊有健身房所用的有刷電機，或外接傳感的無刷電機方案為主，這就大大影響了跑步機電機運轉性能、傳感精度，而且有刷整體方案故障率很高，從而使得跑者體驗感不佳。由此，結構簡單、安裝方便、高性?xún)r(jià)比的無感無刷電機控制方案成為廣大跑步機廠商的迫切需求。

進芯電子無感無刷跑步機方案基于32 位 DSP芯片ADP32F034，具備充足的計算能力和外設資源，同時具有低成本的優勢，能夠更精確、高效的實現無傳感器 FOC 核心算法。

▲跑步機應用方案系統框圖

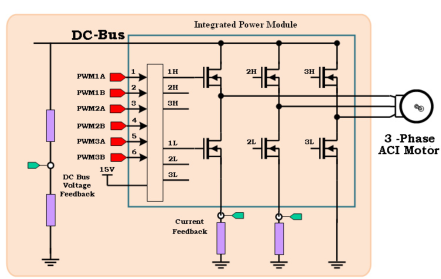

ADP32Fx 的 PWM 模塊運用 SVPWM 技術產生 6 個脈寬調制(PWM)信號，用于驅動 6 個功率開關器件。ADC 模塊采樣電機兩個相線的電流信號 Ia 和 Ib。通過電阻分壓的方式將直流母線的電壓送到芯片的 AD 引腳。

Part.2/ 筋膜槍?xiě)?yīng)用方案

筋膜槍解決方案基于進芯ADP16F03系列高性?xún)r(jià)比16位DSP芯片，實現手持筋膜槍的多種智能控制。

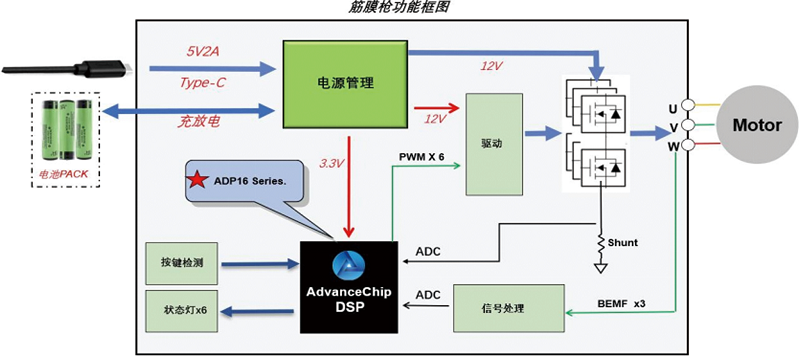

▲筋膜槍?xiě)?yīng)用方案系統框圖

本筋膜槍整機由殼體、按摩頭、傳動力機構、驅動裝置和控制裝置組成。控制裝置中內置12V鋰電池,電壓輸出范圍9V~12.6V,總?cè)萘考s2500mAh。支持5V/2A的手機充電器對其進行充電?？刂泼姘迮渲?個功能按鍵和6個 LED燈,其中4個用于檔位指示，2個狀態指示。驅動裝置采用12V直流無刷電機,最高額定轉速3200rpm。

堵轉卸力：當檢測到電機堵轉時，自動切換至堵轉模式 并智能?chē)L試啟動發力，一旦堵轉放松，電機立刻恢復運轉。

快速充電：使用5V/2A適配器可在3~4小時內從放空狀態充滿。

動力強勁：高速狀態下可承受25Kg壓力而不不堵轉。

10分鐘健康按摩：大力度按摩可設置10分鐘健康模式，10分鐘自動關機，防止過度按摩對身體造成傷害。

進芯電子可為客戶提供無刷電機控制整體方案的原理圖、PCB參考板圖、源代碼、以及方案所對應的軟硬件開發技術支持，需進一步了解方案詳情，歡迎致電0731-88731027。
